Lehimli plitə istilik dəyişdiricisi

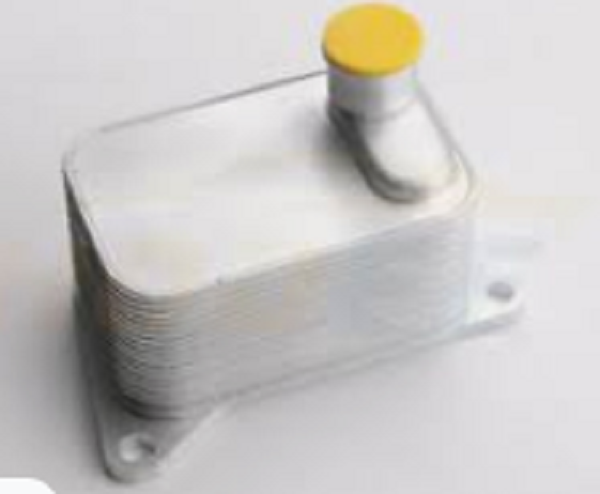

Alüminium lehimli lövhə istilik dəyişdiricisi

Lehimlənmiş lövhə istilik dəyişdiricisi, yığılmış və lehimlənmiş müəyyən büzməli formalı bir sıra metal təbəqələrdən hazırlanmış yüksək səmərəli istilik dəyişdiricisinin yeni növüdür. Müxtəlif plitələr arasında nazik düzbucaqlı kanallar yaranır və plitələr vasitəsilə istilik mübadiləsi aparılır. Adi qabıq və boru istilik dəyişdiriciləri ilə müqayisədə, onun istilik ötürmə əmsalı eyni axın müqaviməti və nasosun enerji istehlakı altında daha yüksəkdir və tətbiq olunan diapazonda qabıq və boru istilik dəyişdiricilərini əvəz etməyə meyllidir.

Lehimlənmiş istilik dəyişdiricisinin texniki parametri:

Minimum iş temperaturu:
iş temperaturu:
Minimum iş təzyiqi: vakuum
Minimum iş təzyiqi (soyuducu): 3.2MPa
Maksimum iş təzyiqi (su): 2.5MPa
tək kanal həcmi: 0.4L
su tərəfində maksimum axın: 105m3/saat
Dövrənin birləşmə forması: ikiqat dövrə, tək dövrə

Lehimlənmiş istilik dəyişdiricisinin növü:

Lehimli plitəli istilik dəyişdiricisi, istilik ötürmə səthinin bir boşqab tərəfindən formalaşdığı arakəsmələnmiş istilik dəyişdiricisidir. Bu tip istilik dəyişdiricisi kompakt bir quruluşa və vahid həcmdə böyük bir istilik ötürmə sahəsinə malikdir. Onun əsas növləri bunlardır:
1. Spiral lövhəli istilik dəyişdiricisi Müəyyən məsafədə saxlanılan iki paralel metal lövhədən hazırlanmışdır və soyuq və isti mayelər müvafiq olaraq metal lövhələrin hər iki tərəfindəki spiral kanallarda axır. Bu cür istilik dəyişdiricisi yüksək istilik ötürmə əmsalı (qabıq və boru istilik dəyişdiricisindən təxminən 1-4 dəfə yüksək), böyük orta temperatur fərqinə malikdir (çünki soyuq və isti maye tam əks cərəyan axını üçün istifadə edilə bilər. ), kiçik axın müqaviməti və kondensasiyası asan deyil. kir; lakin saxlamaq çətindir. İşləmə təzyiqi 2MPa-dan çox deyil.
2. Yastı istilik dəyişdiricisi Müəyyən formalı büzməli nazik lövhələrdən və növbə ilə üst-üstə qoyulmuş contalardan ibarətdir və çərçivə ilə sıxışdırılaraq yığılır. Soyuq və isti mayelər müvafiq olaraq büzməli lövhənin hər iki tərəfindəki axın kanallarından keçir və plitələr vasitəsilə istilik mübadiləsi aparır. Büzməli plitələr adətən paslanmayan poladdan, alüminiumdan, titandan, molibdendən və qalınlığı 0,5-3 mm olan digər nazik lövhələrdən vurulur. Plitəli istilik dəyişdiricisinin üstünlüyü ondan ibarətdir ki, o, yüksək istilik ötürmə əmsalına malikdir (qabıqlı istilik dəyişdiricisindən təxminən 2-4 dəfə yüksəkdir), sökülməsi və yuyulması asan və boşqabların sayı artırıla bilər. və ya istilik köçürmə sahəsini tənzimləmək üçün azaldılır. Əməliyyat təzyiqi adətən 2MPa-dan çox deyil, işləmə temperaturu isə 250°C-dən çox deyil.
3. Plitə-fin istilik dəyişdiricisi: O, soyuq və isti mayenin girişi və çıxışı olan başlıq qutusuna daxil edilmiş istilik mübadilə lövhəsi dəstələrindən ibarətdir. Boşqab dəsti növbə ilə laminatlanmış və lehimləmə ilə bərkidilmiş düz lövhələrdən və büzməli üzgəclərdən hazırlanır. Soyuq və isti mayelər istilik mübadiləsi üçün plitənin hər iki tərəfindən axır və qanadlar istilik ötürmə sahəsini artırır, mayenin turbulentliyini artırır və avadanlığı gücləndirir. Plitə-fin istilik dəyişdiricisinin strukturu çox yığcamdır (istilik mübadiləsi sahəsi 4400m2/m3-ə çatır), istilik ötürmə effekti yaxşıdır və iş təzyiqi 15MPa-ya çata bilər. Bununla belə, onun istehsal prosesi mürəkkəbdir, axın kanalı kiçikdir və daxili sızıntının təmiri asan deyil, buna görə də havanın ayrılması üçün istilik dəyişdiriciləri kimi təmiz və aşındırıcı olmayan mayelərlə məhdudlaşır.

Lehimlənmiş plitə istilik mübadiləsinin tətbiqi:

a. Soyuducu: Kondensator və buxarlandırıcı kimi istifadə olunur.
b. HVAC: qazanlarla istifadə olunan ara istilik dəyişdiriciləri, çoxmərtəbəli binalar üçün ara istilik dəyişdiriciləri və s.
c. Kimya sənayesi: soda külü sənayesi, ammonyak sintezi, spirt fermentasiyası, qatran sintezinin soyudulması və s.
d. Metallurgiya sənayesi: alüminat ana mayesinin qızdırılması və ya soyudulması, poladqayırma prosesinin soyudulması və s.
e. Mexanika sənayesi: müxtəlif söndürmə mayesinin soyudulması, reduktorun sürtkü yağının soyudulması və s.
f. Elektrik enerjisi sənayesi: yüksək gərginlikli transformator yağının soyudulması, generatorun yağının soyudulması və s.
g. Kağız sənayesi: ağartma prosesinin istiliklə bərpası, pulpa yuyucu mayenin qızdırılması və s.
h. Tekstil sənayesi: soyuducu viskoza ipək qələvi məhlulu, qaynadılmış nitroselülozun soyudulması və s.
i. Qida sənayesi: meyvə şirələrinin sterilizasiyası və soyudulması, heyvan və bitki yağlarının qızdırılması və soyudulması və s.
j. Yağlama prosesi: normal təzyiq altında quru sabun bazası, müxtəlif proses mayelərini qızdırın və ya sərinləyin.
k. Mərkəzləşdirilmiş istilik: istilik elektrik stansiyalarının tullantı istilikləri ilə mərkəzi istilik, çimmək üçün istilik suyu.
l. Digərləri: neft, tibb, gəmilər, dəniz suyunun duzsuzlaşdırılması, geotermal istifadə.

Tez-tez verilən suallar:

S: Çatdırılma müddətiniz nə qədərdir?
A: Mallar anbarda olarsa, ümumiyyətlə 5-7 gündür. Yaxud 15-20 gün mal stokda yoxdursa, bu, miqdarından asılıdır.
S: Nümunələr təqdim edirsiniz? Pulsuzdur yoxsa əlavə?
A: Bəli, nümunələri pulsuz təmin edə bilərik, lakin göndərmə üçün pul ödəmirik.
S: Ödəniş şərtləriniz nədir?
A: Ödəniş
Əlavə sualınız olarsa, bizimlə əlaqə saxlamaqdan çəkinməyin.
